CB93のYメーターをリペアしていますが、メーターパネルシートを作りますので似た様なメーターのCB72後期型を持っているので改造可能か見てみることにしました。




P1060637_R

P1060639_R

P1060640_R

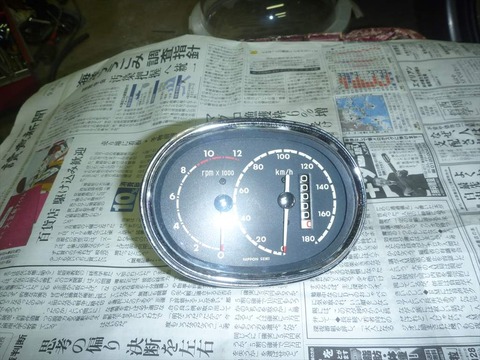

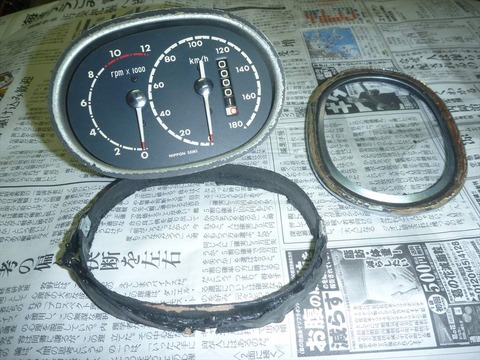

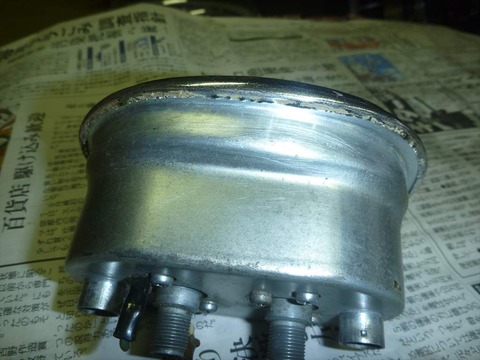

このメーターは新品ですが保管が悪く内部に埃が入りガラス面が曇って掃除しないと使えないと言う事で昔Yオクに安く出品されていてそれを落札して保管していたものでした。

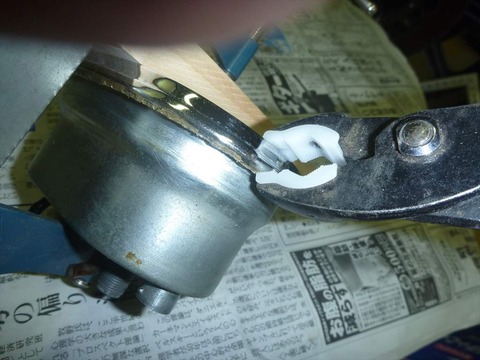

カシメをほどいてガラスをクリーニングしてしまいましたので綺麗に見えますが最初は酷いものでした。

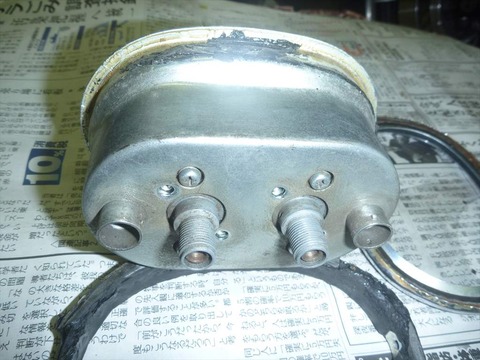

メーターユニットをケースから出す前は結構きれいに見えますが文字盤はオイルミストで汚れています。





P1060641_R

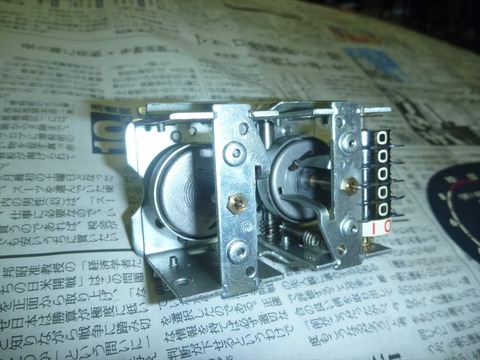

ユニットを外してみてビックリ!

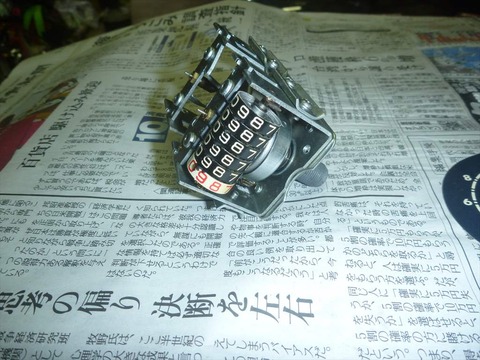

カウンターは油ミストと埃でひどい状態です。







P1060646_R

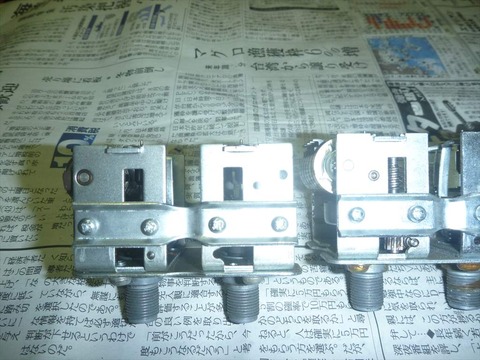

右側CB93、左CB72、正常な状態で置いてみました。





P1060647_R

右側CB93、左CB72、同じように置いてみました。

CB72はカウンターの開始桁が逆さまになります。






P1060648_R

P1060649_R

P1060650_R

P1060651_R

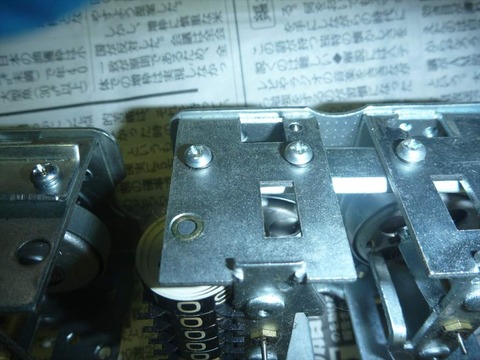

ユニットを小規模の改造で93のYメーターに改造できるか比べてみますと・・・・・

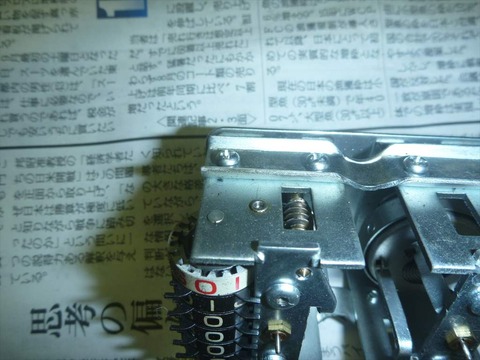

ギアユニットを反対側にしないと出来ません。またギアの抑えを加工しないと反対側に移動する加工ができません。

結論は正確な位置に穴あけ加工できればなんとかなりそうですが、工作機械も無いので諦めて元の形に戻すことにしました。

汚くなった文字盤はパーツクリーナを使うと長期間オイルが付いた状態の塗装は傷んでいるので洗剤でのクリーニングで我慢です。





P1060652_R

P1060657_R

P1060658_R

カウンターも同様にパーツクリーナだと印字が溶けるので拭くだけで済ませます。





P1060659_R

ソコソコ綺麗になりましたのでギアにグリスを付けて元通りに組みます。





P1060668_R

P1060670_R

P1060671_R

後はカシメて完成です。





P1060666_R

スッキリしましたね~・・・・・
